Жители больших городов не видят крыш зданий. Они где-то наверху, там, где обитает романтик Карлсон. В отличие от мегаполисов среду жилой застройки загородных поселков и небольших городов в значительной степени формируют крыши частных домов. Застройщики не связаны строгими правилами и вольны воплощать свое представление об идеальном жилище в самых разнообразных формах. Ограничивает фантазию главным образом бюджет стройки или реконструкции. Красивые крыши домов придают архитектуре человеческий масштаб, создают дружелюбную по отношению к жителям среду. Попробуем разобраться, какие бывают варианты крыш домов, и от чего зависит их надежность, долговечность и привлекательность.

Редко применяются в частном строительстве в России и странах СНГ. Из бывших советских республик популярны лишь в прибалтийских государствах. Основная причина — в отсутствии традиций и в том, что плоские крыши обходятся в целом дороже скатных. С учетом снеговых нагрузок конструкции плоской крыши должны обладать высокой прочностью.

Строить каркасные дома с плоской крышей у нас не принято, а возведение прочного железобетонного покрытия затратней, чем деревянной стропильной системы. Однако нужно учесть, что железобетон прослужит дольше, также он абсолютно пожаробезопасен. Плоская крыша дает еще один серьезный бонус: ее можно использовать в качестве террасы, балкона, спортплощадки, солярия или даже зеленого сада. Такие решения весьма популярны в развитых странах.

Плоская крыша

Плоская крыша обойдется дороже. Зато ее можно рационально использовать.

Официально скатными считаются кровли с уклоном свыше 12°. Разнообразие их огромно и ограничено только фантазией. Естественно, чем сложнее формы крыши частных домов, тем дороже они обходятся. Исходя из практики строительства частного жилья, сформировались основные типы крыш малоэтажных зданий.

Рассмотрим различные типы скатных крыш подробней.

Формы скатных крыш

Основные формы скатных крыш

Особенности односкатных крыш ↑

Дом с односкатной крышей у нас пока не в почете. До недавних пор считалось, что они подходят только для дворовых построек. В то же время рачительные жители Скандинавии и Германии (страны, во многом схожие с Россией климатом) строят довольно много типовых бюджетных домов подобной конструкции. При ориентации более высокого свеса на солнечную сторону там размещают жилые помещения, в более низкой части — санузлы, лестницы и т. д. Это позволяет оптимизировать строительный объем, впустить в дом больше света. Односкатная крыша проста конструктивно, поэтому недорога.

Использование односкатной крыши

Использование односкатной крыши позволяет находить изумительные по красоте решения в оформлении интерьера

Желательно иметь живописный пейзаж, на который можно ориентировать витражные окна. При отсутствии вблизи горной долины или океана можно любоваться собственным аккуратным садиком. В этом случае дом лучше поставить не вплотную к забору.

Характеристики двухскатной конструкции — «крыши домиком» ↑

«Крыша домиком». Крыши одноэтажных домов на детских рисунках всегда изображаются с двумя скатами, непременной трубой и столбиком дыма. В окне будет стоять горшок с цветком или сидеть кошка. Двухскатная конструкция самая простая и экономичная, заслуженно наиболее популярная. Практически все типы традиционного жилища имеют двускатные кровли. Если, конечно, не считать передвижных жилищ народов, ведущих кочевой образ жизни: юрт, чумов и шатров.

Домик с двускатной кровлей

Этот домик с двускатной кровлей — из относительно недорогих, типовой проект российской строительной компании «Ультра Эс»

Небольшой дополнительный боковой фронтон данного дома, двойная стеклянная дверь и балкон несколько усложняют крышу, но улучшают внешний вид и добавляют комфорта в интерьере.

При устройстве двускатных крыш расход древесины на устройство стропильной системы минимален. Конструкция проста в изготовлении, в боковые фронтоны (называемые также щипцами) могут быть встроены окна или вентиляционные отверстия.

домик в Германии

Очень простой, но от этого не менее симпатичный домик, Германия

При наличии затяжки, стягивающей стропила на уровне мауэрлата, нагрузка на стены передается только вертикально, а не на распор, в стороны. Такое решение оптимально для деревянных срубов, которые могут деформироваться от диагональных воздействий. Если установить затяжку не представляется возможным, необходимо обеспечить опирание стропил в верхней части и крепить их к верхнему венцу сруба на скользящих опорах.

рациональная конструкция

При наличии затяжки (2) нагрузка от стропильных ног (1) передается через мауэрлат (3) на стены строго вертикально. Это самое простая, устойчивая и рациональная конструкция для деревянных домов и зданий большой длины

Весьма эффективно перекрытие с помощью ферм, формирующих двухскатную кровлю. Конструкция правильно собранной фермы очень жесткая, имеет минимальный прогиб. Фермы могут перекрывать пролеты в несколько десятков метров, при этом сечение элементов, из которых они собираются, невелико. Очень экономное решение, правда, не позволяет использовать чердачное помещение в полной мере.

Ассиметрия

Двухскатная крыша не обязательно должна быть симметричной

С помощью деревянных ферм можно перекрывать очень большие пролеты без промежуточных опор. Расход древесины при устройстве ферм минимален.

Крыши частных домов с двумя скатами позволяют обустраивать на чердаке полноценные жилые помещения. Используют два варианта двухскатных крыш для устройства мансардного этажа: с прямыми стропилами и ломаными. Двухскатную крышу с ломаными скатами называют также мансардной.

Схема стропильной системы

Схема стропильной системы мансардной кровли. Затяжка обеспечивает отсутствие распирающих нагрузок на стены, стойки и верхняя балка создают замкнутую раму. Прочная и недорогая конструкция.

Она немного сложнее в монтаже, больше расход материала, однако выигрыш в высоте помещений верхнего этажа налицо. Мансардная крыша позволяет получить вместо чердака комнаты с вертикальными стенами и высоким горизонтальным потолком, практически образуя полноценный второй этаж.

Виды крыши

Справа крыша с прямыми стропилами, слева — с ломаными

При двускатной крыше с прямыми стропилами окна размещаются в фронтонах, а низкие части помещения вдоль боковых свесов можно использовать как кладовки. Единственный недостаток окон, встроенных в кровлю — их нужно как следует закрывать перед дождем.

Интерьер мансардного помещения

Интерьер этого мансардного помещения наполнен светом во многом благодаря мансардным окнам

Еще одна разновидность мансардной крыши — двухскатная с небольшими скосами (скатами) на фронтонах (щипцах). Такой тип распространен в Голландии, северных провинциях Франции, Германии и Польши, полюбился и россиянам. Называют еще этот тип крыши полувальмовым или голландским.

Мансардная крыша

Еще один тип мансардной крыши, голландский. Промежуточный между двухскатной и вальмовой.

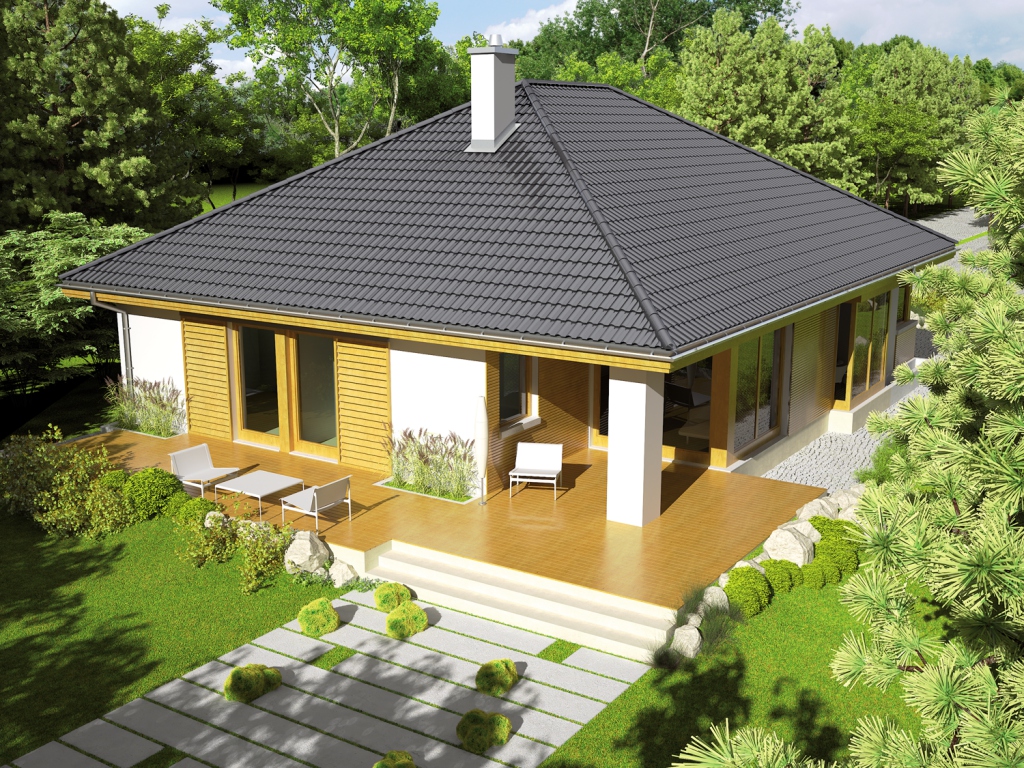

Вальмовая крыша имеет скаты со всех сторон и называется четырехскатной. Скатов (граней кровли) может быть и больше, если форма здания в плане сложнее простого прямоугольника. Все скаты полностью опущены до карниза. Два из них имеют форму треугольника, два (или больше) — трапеции.

Типовой польский проект

Типовой польский проект дома с прямой четырехскатной крышей и небольшим фронтоном над крылечком. Большие свесы кровли практичны и красивы

Вальмовая конструкция при должном подходе прочна и надежна, однако сложнее в исполнении, чем двухскатная. Соответственно, обходится дороже. Визуально вальмовая кровля делает дом ниже, из-за отсутствия вертикальных стен реальная высота здания не прочитывается. На угловые стропильные брусы приходится большая нагрузка, поэтому они должны иметь более мощное сечение.

Конструкция вальмовой кровли

Конструкция вальмовой кровли сложнее, чем четырехскатной.

Четырех- или многоскатная крыша также позволяет оборудовать на чердаке жилые помещения. Как и двускатная, стропильная конструкция вальмовой крыши может быть прямой или ломаной. При прямых стропилах будут уместны большие свесы: они защитят стены от дождя, позволят поднять высоту мансарды, не нарушая пропорции здания.

Ломаная вальмовая крыша

Симпатичный домик с жилой мансардой под ломаной вальмовой крышей, которую украшает боковой фронтон с балкончиком.

Стеклянные двери и вертикальные мансардные окна-кукушки наполняют помещения солнечным светом. Типичное для северной Франции строение.

Крыша вальмовая

Крыша вальмовая, но скатов больше, чем четыре

Вальмовая крыша может быть и криволинейной, приближаясь к купольному типу. Изготовление и монтаж таких конструкций обойдется значительно дороже.

Шатровая крыша является разновидностью вальмовой (четырехскатной). Возводится над зданиями, близкими в плане к квадрату. Скаты имеют схожий угол наклона и сходятся в одной точке в центре крыши. Таким образом, горизонтального конька у шатровой крыши нет, только наклонные ребра на стыке скатов. Шатровая крыша тоже может иметь прямую либо ломаную форму.

Шатровая крыша

Шатровая крыша, крытая тростником. Верхний декоративный элемент защищает торец верхнего ряда тростника и прикрывает от осадков отверстия вентканалов.

Крыша цилиндрической формы называется сводчатой. Традиционно свод выполнялся из кирпича либо камня. Стропильные системы из обычных пиломатериалов непригодны для изготовления криволинейных сводов. Несущие конструкции сводчатых крыш выполняют из изогнутых металлических, либо изготовленных по форме кровли балок из клееного бруса.

Сводчатая кровля

Нагрузку от сводчатой кровли несут мощные балки из клееной древесины, изготовленные под заказ. Эффектное решение, но дорогое

Используются также решетчатые фермы сложных очертаний. В результате стоимость сводчатых крыш получается слишком высокой для широкого применения. Выбор кровельных материалов ограничен фальцевой металлической кровлей, битумно-полимерными рулонными материалами и при соблюдении определенных условий — гибкой черепицей.

Соорудить купол еще сложнее, чем свод. Это решение применяют в частном строительстве только при условии достаточного бюджета и необходимости достичь необычного внешнего эффекта.

Крыша в форме цветка

Крышу этого загородного дома в форме цветка можно охарактеризовать как сложный гибрид вальмовой и купольной

В сочетании с пальмами этот дом выглядит очень красиво. Среди елок и берез дом, наверное, смотрелся бы не столь эффектно.

Разновидность купольной крыши, состоящая из геометрически правильных и математически рассчитываемых треугольных элементов. Существуют удобные компьютерные программы для проектирования подобных систем. Сборка купола относительно трудоемка, однако этот недостаток компенсируется на удивление малым расходом материала для несущих конструкций.

В развитых странах геодезические купола в качестве жилых домов отнюдь не редкость, обходятся они недешево. У нас пока этим занимаются только энтузиасты. Особенность таких строений — внутренние помещения имеют непривычные очертания. Грамотно собранный геодезический купол хорошо переносит сильные снегопады, штормовые ветра и даже землетрясения.

Геодезический купол

Несущий каркас геодезического купола очень прочен, при этом сечение его элементов минимально.

Видов крыш существует множество: один другого краше, есть из чего выбрать. При ограниченном бюджете стоит в первую очередь обратить внимание на двух- и односкатные варианты. Чем сложнее крыша, тем она обходится дороже. Причем не только по типу, но и по форме в плане, например, вальмовая с количеством скатов более четырех. Нужно понимать, что каждый дополнительный перелом кровли, конек или ендова потянет за собой дополнительные расходы.


Источник: http://goodkrovlya.com/ustrojstvo/vidy/kryshi-chastnyx-domov.html
